Il Data Center: le fondamenta fisiche dell’era digitale
Un Data Center non è solo un un edificio o un’area dello stesso con un’elevata densità di computer, ma una struttura complessa che ospita e protegge i sistemi informatici cruciali di un’organizzazione.
Contiene server, storage, reti e sistemi di sicurezza, ed è il cuore che fa funzionare molti servizi digitali. Con l’aumento della digitalizzazione, il ruolo dei Data Center è diventato centrale: permettono il cloud, i Big Data, l’Intelligenza Artificiale e garantiscono servizi sempre disponibili.
La loro progettazione è fondamentale perché da essa dipendono prestazioni, affidabilità e capacità di crescita dei servizi che usiamo ogni giorno.

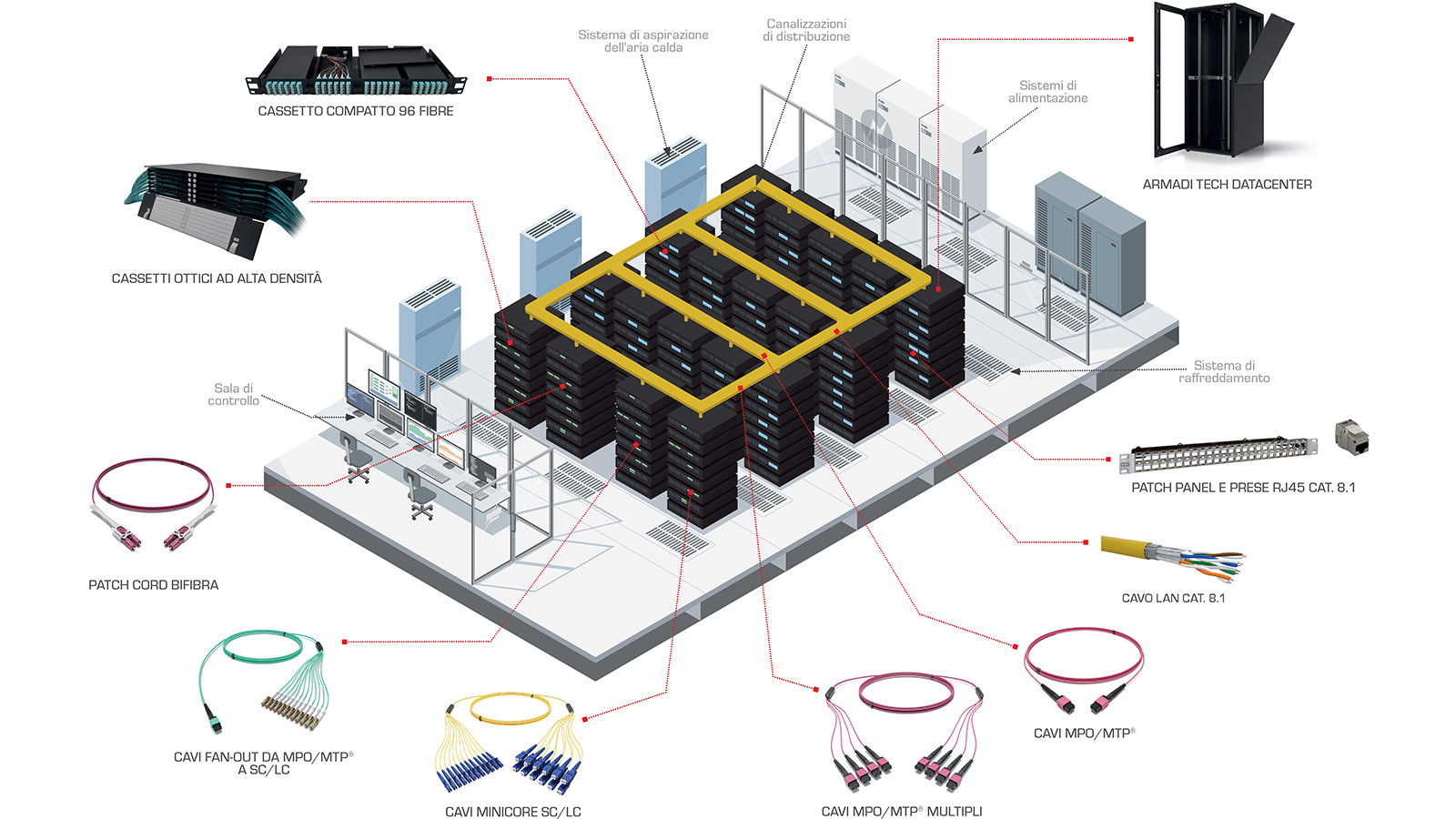

Componenti tipiche di un Data Center
Le soluzioni Qubix per Data Center
CAVI OTTICI
ARMADI E ACCESSORI

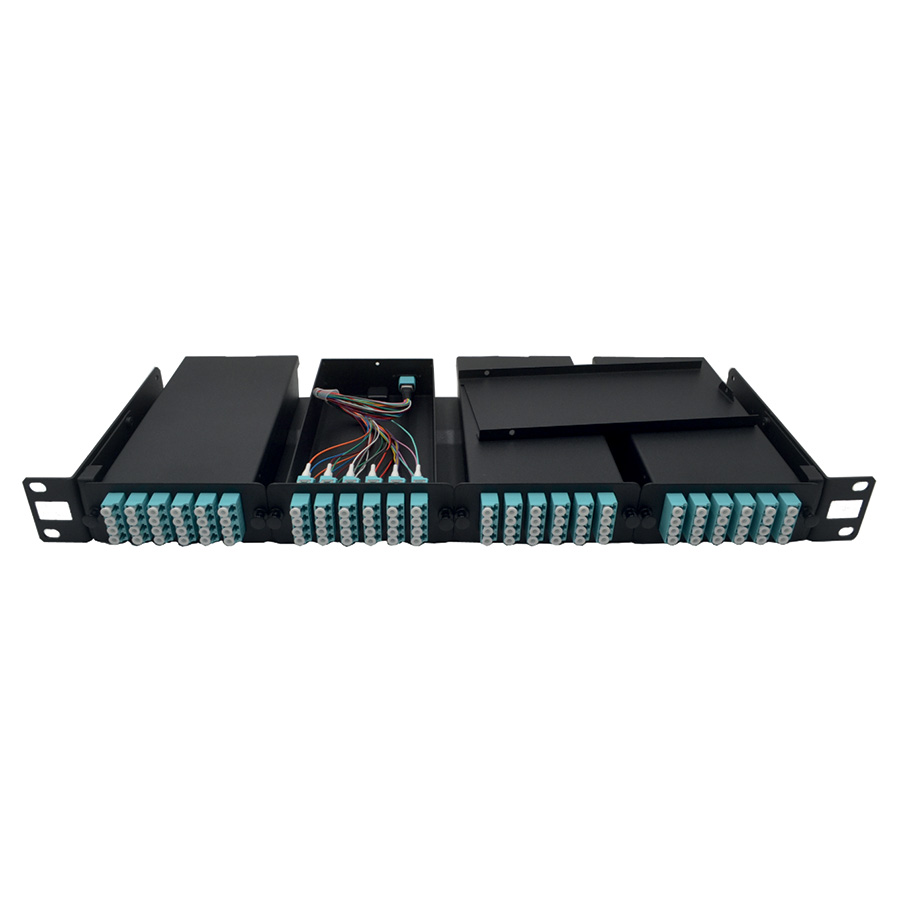

CASSETTI OTTICI
SOLUZIONI RAME
L’evoluzione delle architetture di switching

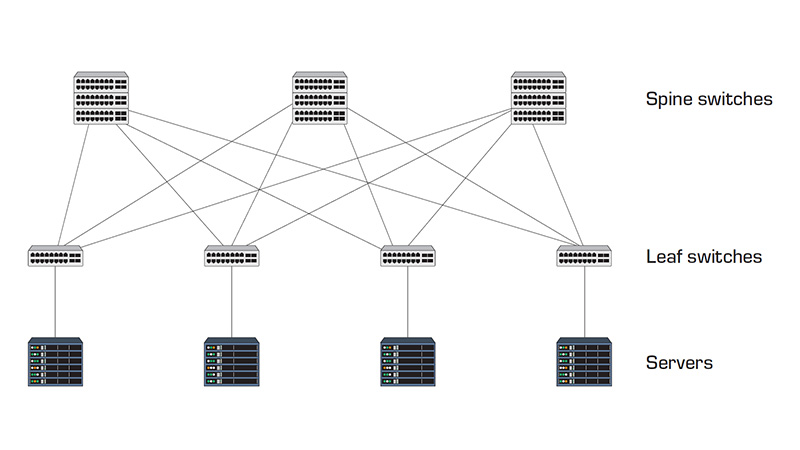

Modello spine-leaf
Per gestire il crescente traffico tra server, i Data Center moderni adottano l’architettura Spine-Leaf, più piatta rispetto a quella tradizionale. Gli switch Leaf collegano direttamente i server, mentre gli Spine uniscono tutti i Leaf tra loro. Questo permette a qualsiasi server di comunicare con un altro passando da un solo switch Spine, garantendo latenza costante e percorsi semplici. Con protocolli come ECMP, il traffico viene distribuito su più collegamenti, migliorando efficienza e resilienza della rete.

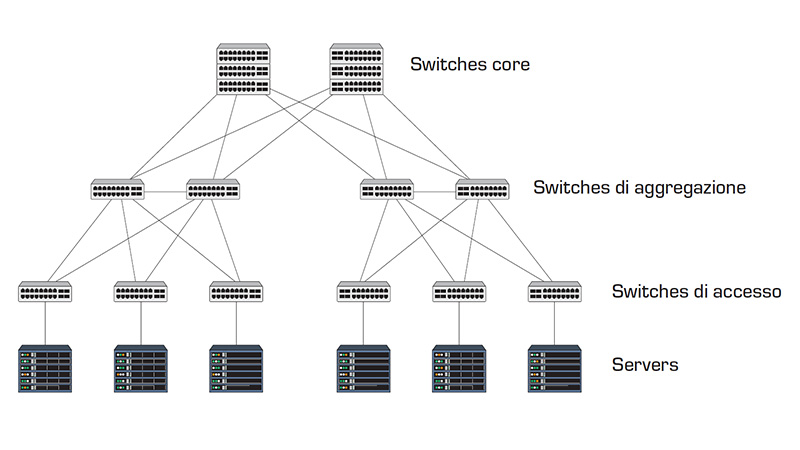

Modello a tre livelli
La gestione del traffico in un Data Center dipende dall’architettura di switching, che si è evoluta con le nuove esigenze del cloud. In passato era comune l’Architettura a Tre Livelli — Accesso, Aggregazione e Core — dove i server venivano collegati, il traffico raccolto e il routing gestito verso l’esterno. Questo modello era ordinato e modulare, ma è diventato limitante con il forte aumento del traffico tra server, oggi sempre più rilevante.
Le Soluzioni di Cablaggio: ToR, MoR ed EoR
Parallelamente all’architettura di switching, la disposizione fisica degli switch rispetto ai rack dei server definisce le soluzioni
di cablaggio più diffuse: ToR, MoR ed EoR.

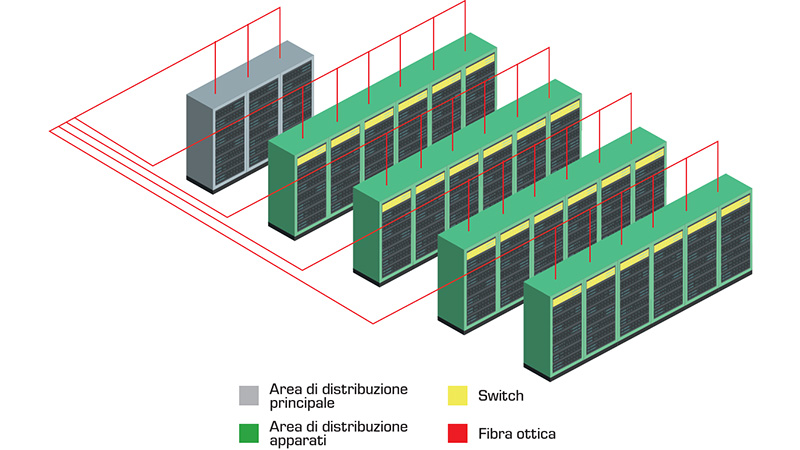

TOP OF RACK (ToR)
Il modello ToR (Top of Rack) si adatta perfettamente alle esigenze di alta densità e bassa latenza delle architetture Spine-Leaf. In questo schema, lo switch Leaf è installato in cima a ogni rack, permettendo connessioni in rame o fibra molto corte tra server e switch e semplificando il cablaggio interno.
Gli uplink verso gli switch Spine avvengono invece tramite fibra ottica ad alta densità, spesso con connettori MPO/MTP. Il ToR è la soluzione preferita nei grandi Data Center per velocità, ordine e scalabilità per singolo rack.

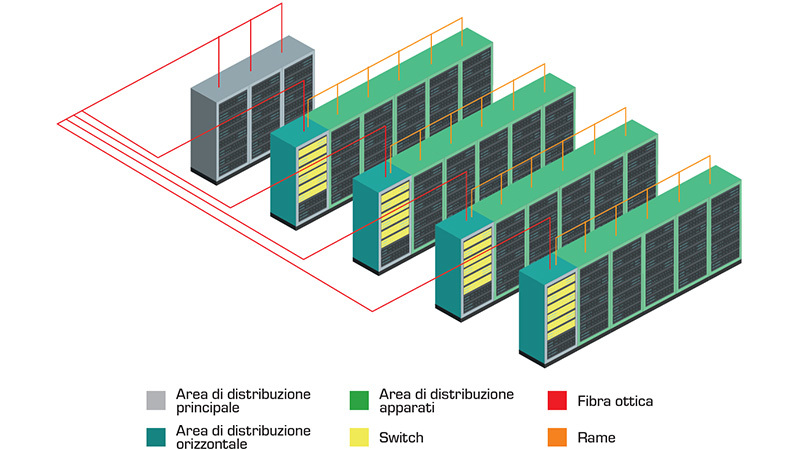

END OF ROW (EoR)
L’EoR (End of Row) centralizza gli switch di accesso in armadi alle estremità di una fila di rack. I server si collegano agli switch tramite cavi più lunghi, in rame o fibra.
Questo riduce il numero di apparati sparsi, semplifica alimentazione e raffreddamento, ma il cablaggio diventa più complesso.
L’EoR è spesso usato in Data Center più piccoli o con densità di porte ridotta.

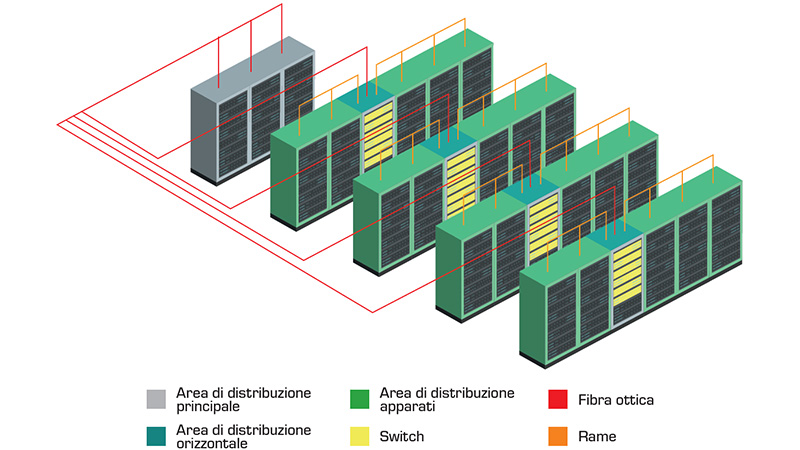

MIDDLE OF ROW (MoR)
Il MoR (Middle of Row) è una soluzione ibrida con switch di accesso posizionati al centro della fila di rack.
Riduce la lunghezza dei cavi rispetto all’EoR, mantenendo una certa centralizzazione. È un compromesso tra EoR e ToR, scelto quando i cavi dell’EoR diventerebbero troppo lunghi e il ToR troppo costoso.
La scelta dipende da densità, latenza, budget e facilità di gestione del Data Center.
