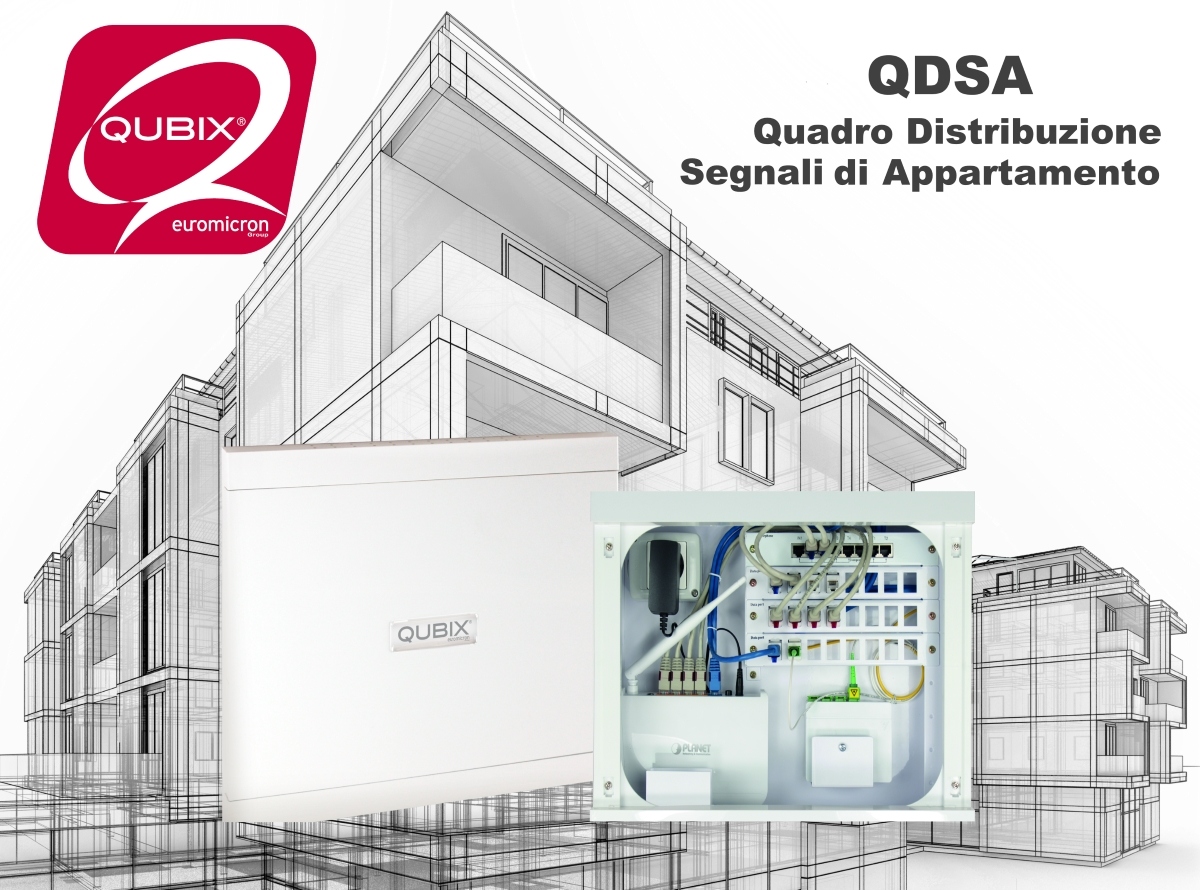

QDSA QUADRO DISTRIBUZIONE
SEGNALI DI APPARTAMENTO
Con un design sobrio ed elegante, Il QDSA Quadro Distribuzione Segnali d’Appartamento CCS® è costituito da una struttura metallica incassata che può alloggiare i componenti passivi e attivi necessari al funzionamento del sistema.
Questo box compatto può essere utilizzato non solo nelle installazioni relative alla Guida 306-22 (Guida al cablaggio per le comunicazioni elettroniche negli edifici residenziali), ma anche per cablaggi strutturati e reti di qualsiasi tipo come uffici, negozi e appartamenti dove sono richieste dimensioni ridotte e numero limitato di punti.
Fornito con uno splitter telefonico a 8 uscite e tre pannelli vuoti a 8 posizioni per prese CCS® UTP/FTP e/o adattatori fibra con attacco keystone, è versatile e predisposto al fissaggio di un modulo di alimentazione e all’installazione a muro.
| Installazione | A incasso |
| Struttura | Corpo in lamiera con predisposizioni su tutti e 4 i lati per l’accesso dei cavi, cornice e porta cieca di chiusura in materiale plastico, completo di 1splitter telefonico a 8 uscite, 3 pannelli vuoti a 8 posizioni per prese RJ45 per la distribuzione dei segnali dati, 3 tasche per l’alloggiamento della STOA e degli apparati attivi, un supporto per l’installazione di 4 moduli dati aggiuntivi, una predisposizione per il fissaggio di un modulo di alimentazione, un paramalta e 2 alette di fissaggio a muro |
| Numero Posizioni | 8 prese telefoniche RJ45 precaricate, 24 posizioni vuote per prese dati RJ45 |
| Dimensioni | L390xH300xP110 mm |
| Colore | Bianco |
| Accessori | Pannello vuoto a 8 posizioni aggiuntivo |
| Standard di riferimento | Guida CEI 306-22 |
