Cassetti High Density

Codice : high-density-optical-patch-panels
Sfoglia la lista
Documentazione

Descrizione

Cassetti ottici modulari ad alta densità progettati per garantire una gestione efficiente e ordinata delle connessioni in fibra ottica all’interno di rack da 19”. Disponibili nei formati 1U, 2U e 4U, integrano vassoi scorrevoli e una struttura modulare capace di ospitare moduli ottici MPO/MTP® removibili, offrendo la massima flessibilità nelle operazioni di installazione, manutenzione e riconfigurazione del cablaggio. La struttura in acciaio laminato, leggera ma robusta, assicura elevata resistenza meccanica e semplicità di gestione operativa. Soluzione ideale per Data Center e reti ad alta densità che richiedono prestazioni affidabili, modularità e massima ottimizzazione dello spazio.

Caratteristiche generali

  • Formato Standard 19” per installazione in armadi rack
  • Struttura Telaio in acciaio laminato; staffe laterali di fissaggio regolabili; coperchio di chiusura frontale; 6 vassoi scorrevoli per unità con etichette di identificazione

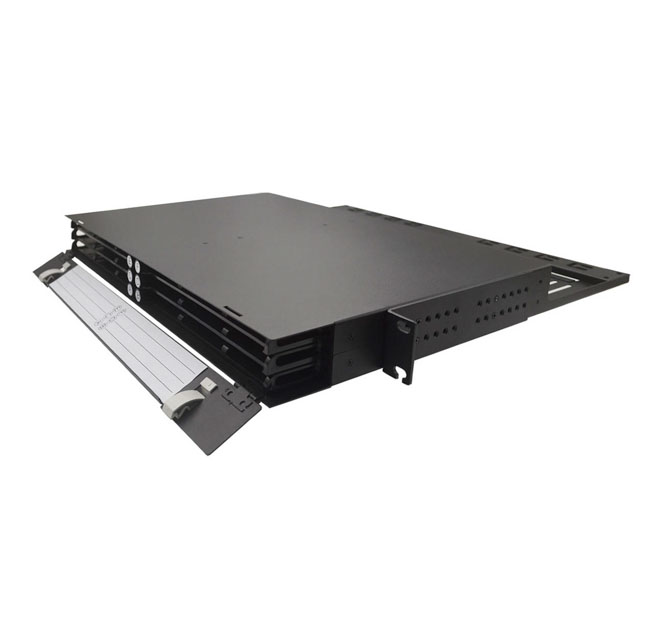

  • N. max moduli e capacità Vers. 1U – 6 moduli MPO, fino a max. 144 FO

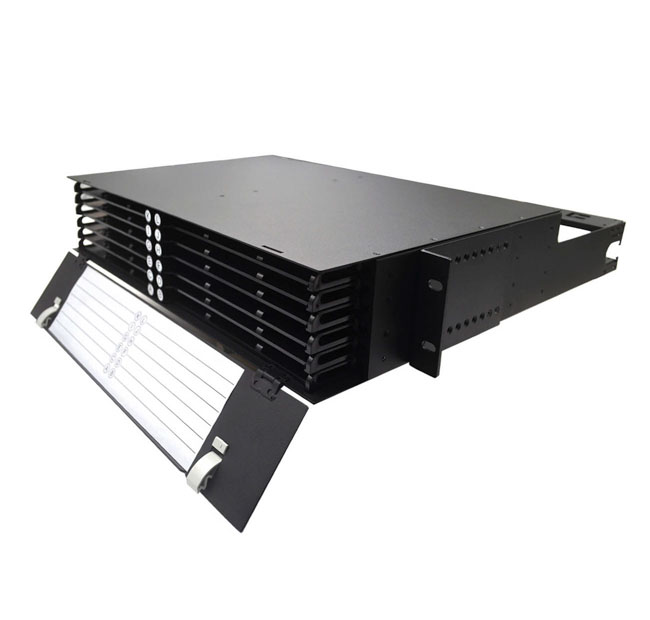

    Vers. 2U – 12 moduli MPO, fino a max. 288 FO

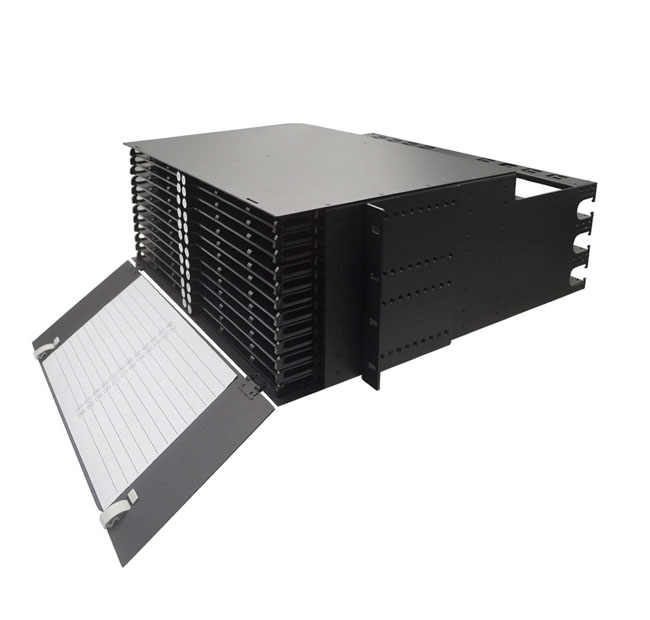

    Vers. 4U – 24 moduli MPO, fino a max. 576 FO

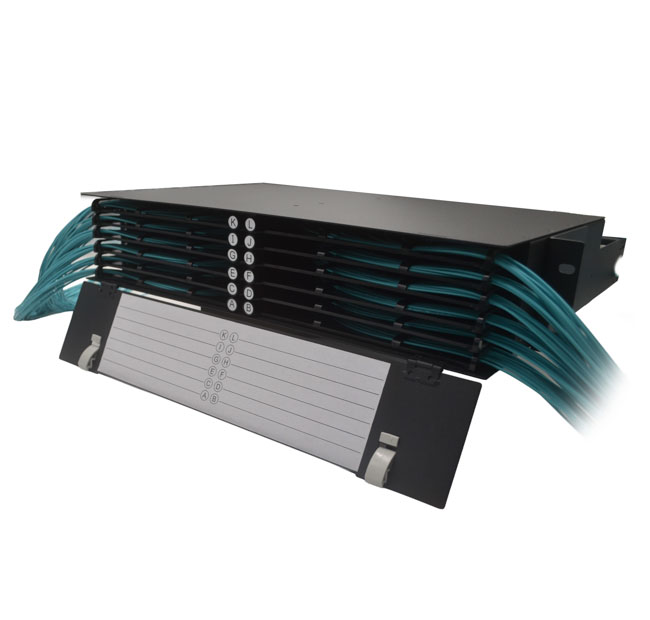

  • Gestione cavi Guide e telai posteriori per il fissaggio dei cavi MPO/MTP® e la prevenzione di piegature
  • Installazione moduli Sistema di fissaggio auto-bloccante per l’istallazione e la rimozione dei moduli MPO/MTP®
  • Dimensioni 1U – 434x460x44 mm
    2U – 434x460x88 mm
    4U – 434x460x176 mm
  • Temperatura d’utilizzo -20℃ ~ +60℃

Codici di riferimento

  • 2006151 Cassetto HD 19″ 1U 144FO x6 moduli DH01, 1U
  • 2006152 Cassetto HD 19″ 2U 288FO x12 moduli DH01, 2U
  • 2006153 Cassetto HD 19″ 4U 576FO x24 moduli DH01, 4U
