Cassetto 19’’-4 U 84TE, BGT per moduli variab TE, alluminio, prof. 295 mm, cassetto BGT 1U scorta cavo, guidacavi con 5 anelli

Codice : 2006080

Descrizione

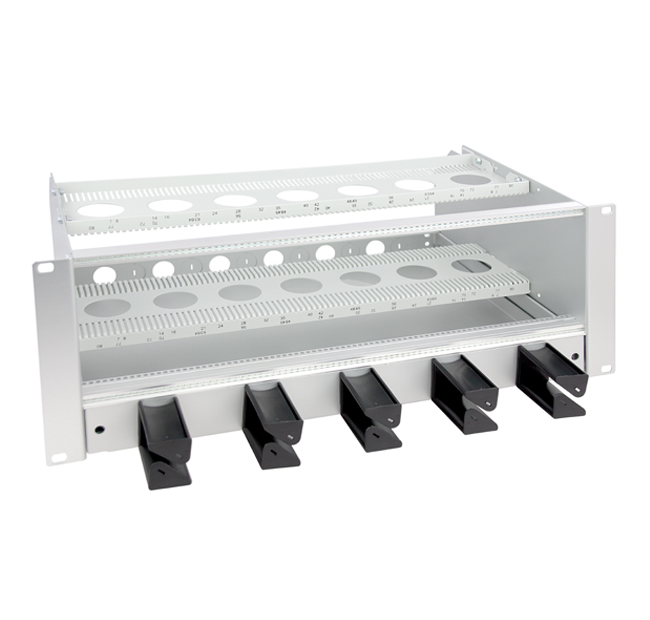

Cassetto ottico modulare a 4U per la terminazione dei cavi ottici in armadi rack 19”. Il cassetto si compone di un telaio a 3U, aperto frontalmente, dove possono essere installati fino a 12 moduli ottici per la gestione totale di massimo 288 fibre e di un ripiano estraibile a 1U dotato di 5 anelli frontali per la gestione del cablaggio orizzontale e di 12 predisposizioni posteriori pretranciate per l’ingresso dei cavi tramite PG16. In funzione delle esigenze il cassetto ottico può essere equipaggiato con moduli ottici di diversa tipologia come indicato nella successiva sezione moduli fibra ottica.

Caratteristiche generali

  • Struttura Corpo in lamiera di alluminio zincato costituito da un telaio aperto frontalmente a 3U dotato di 12 slot verticali in grado di accettare moduli ottici o pannelli di chiusura ciechi permettendo la terminazione di massimo 288 fibre
    Ripiano estraibile a 1U per il contenimento delle scorte e del cablaggio dotato di 5 anelli passacavo frontali in plastica e 12 fori posteriori PG16 per l’ingresso dei cavi.
  • Dotazioni Telaio 3 unità per il supporto verticale di max. 12 moduli
    Cassetto estraibile 1U con passacavo frontale e flange di ingresso cavi posteriori
  • Dimensioni L483xP300xH177 mm
  • Colore Telaio: Grigio alluminio
    Anelli guidacavi: Nero
  • Installazione Su armadi rack 19′ con profondità minima 520mm
    fissaggio frontale su montanti
  • Ingombro 119″, 4 Unità

Prestazioni

  • Standard IEC 60297
    DIN 41494
