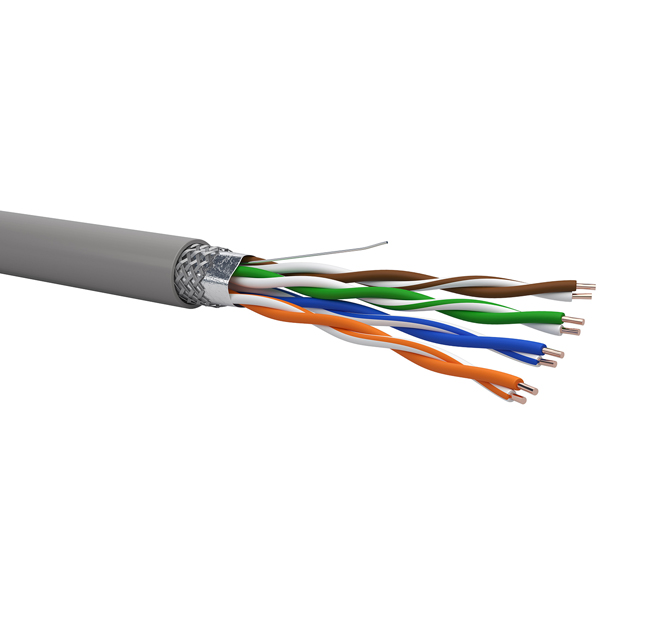

Cavo CPR 6727-C SF/UTP CAT.5E 4x2xAWG 24/1 – schermato con nastro AL/PET e treccia in rame stagnato – guaina LSZH Euroclasse Eca
Codice : M0502085
Articolo aggiunto!
Sfoglia la lista
L'articolo selezionato è già presente nella tua lista!
Sfoglia la lista
Descrizione
Cavo SF/UTP di categoria 5E a 4 coppie (100 Ohm), schermato con nastro in alluminio più treccia in rame stagnato, guaina in LSZH (Low Smoke Zero Halogen) non propagante la fiamma, testato fino a 200 MHz. Idoneo per la realizzazione di canali trasmissivi in Classe D.
Caratteristiche generali
- Applicazioni e performance Cavo adatto alla realizzazione di sistemi di cablaggio generici in accordo con le normative EN 50173, ISO/IEC 11801. Ideale per applicazioni per interno in classe D fino a 1GbE su protocollo IEEE 802.3ab e PoE/PoE+/PoE++. Le caratteristiche elettriche eccedono i requisiti di CAT.5E
Prestazioni
- Certificazioni Cavi di trasmissione dati di Categoria 5E secondo ISO/IEC 11801
IEC 61156-5 Ed.2.1
EN 50173-1
ANSI/TIA-568-C.2

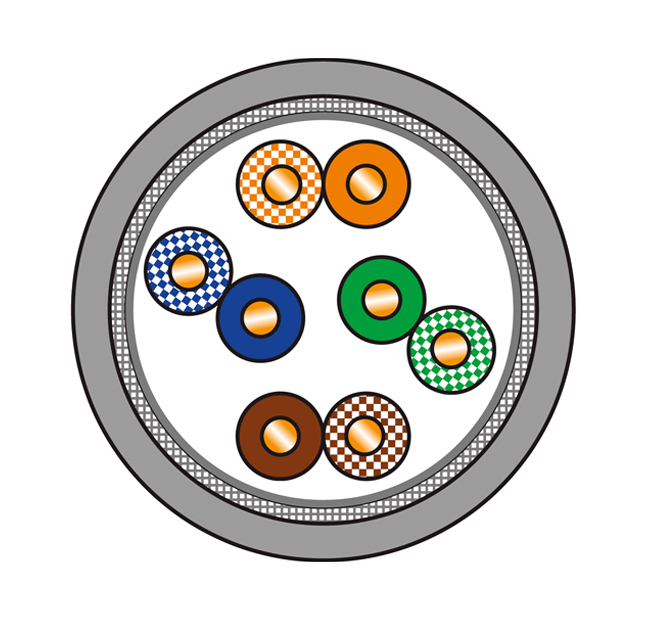

Caratteristiche Costruttive
- Materiale/diametro conduttore Rame rosso/AWG 24/1 (0,51 mm)
- Materiale/diametro isolamento Polietilene solido diam max 1,07 mm
- Schermo su cordato Nastro AI/PET + Treccia rame CuSn
- Diametro esterno 6,3 mm
- Materiale/colore guina est. LSZH / Grigio RAL 7032
- Peso 46 Kg/Km
Caratteristiche Meccaniche
- Uso Interno
- Raggio di curvatura Installazione 8 x diametro esterno
- Raggio di curvatura Funzionamento 4 x diametro esterno
- Tiro Max Cavo 110 N (11kg max.)
- Temperatura Installazione Da 0°C a +50°C
- Temperatura Funzionamento Da -10°C a +60°C
Comportamento al fuoco
- Regolamento CPR EN 50575
- Reazione al fuoco EN 60332-1-2
CEI 20-35/1-2 - Densità fumi EN 61034-2
CEI 20-37/3-1 - Emissione gas Acidi EN 60754-2
CEI 20-37/2-2
Caratteristiche elettriche
- Resistenza conduttori (in loop) 16,8 Ohm/100m
- Resistenza di isolamento 5 GOhm x km
- Capacità mutua 49 pF/m
- Sbilancio capacitivo 1000 pF/km
- Velocità nominale di propagazione NVP 72%
- Max. ritardo di propagazione 480 ns/100m
- Impedenza caratteristica 100 ± 15 Ohm
