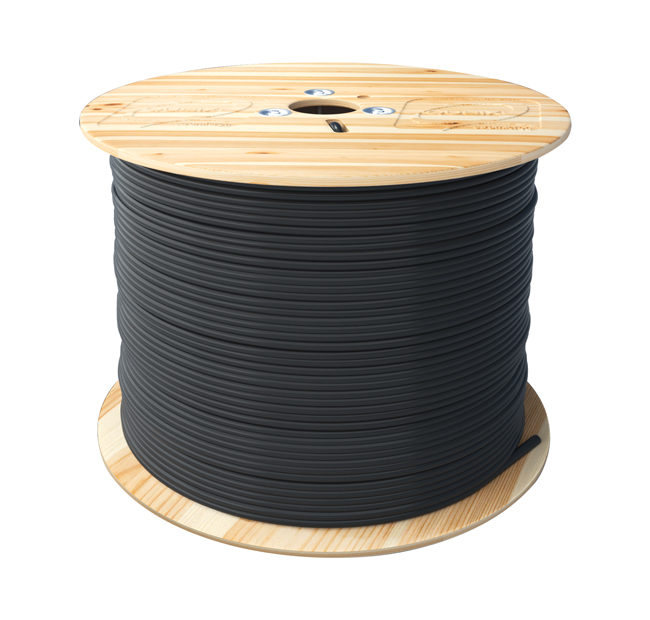

Cavo R6FT4YPE23 F/UTP CAT 6 4x2xAWG23/1 – schermato – doppia guaina PVC/PE Euroclasse Fca

Codice : M0502201
Aggiungi alla lista
Documentazione

Descrizione

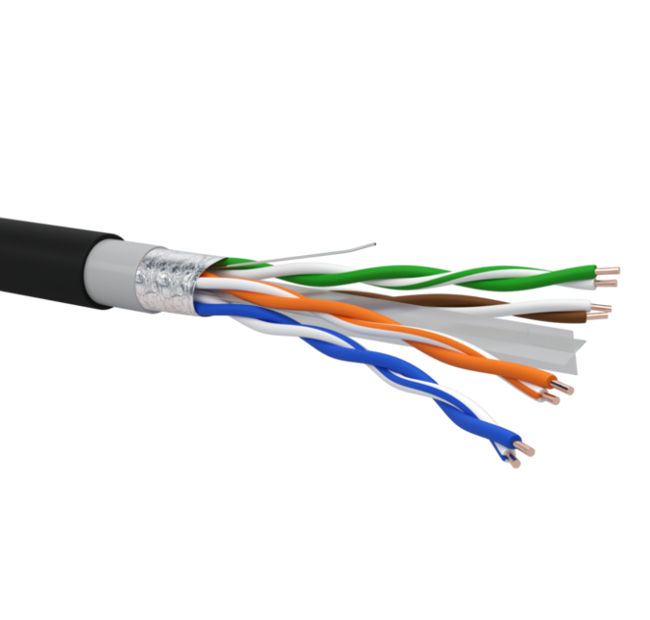

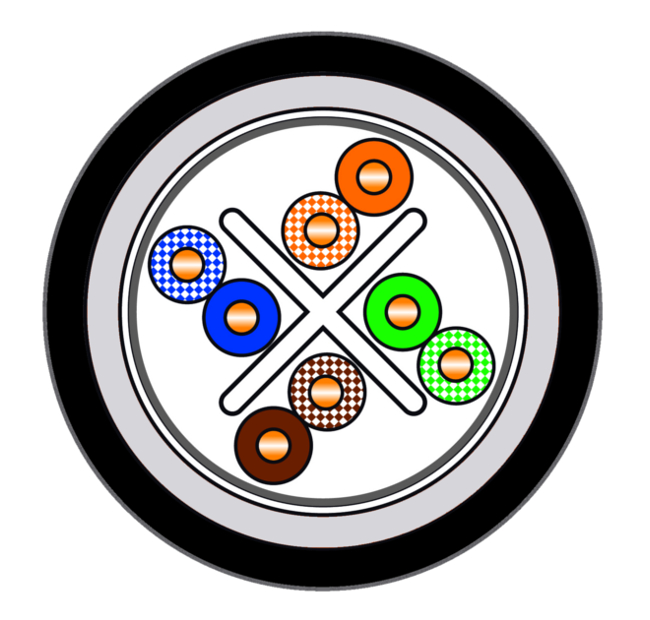

Cavo F/UTP di categoria 6 schermato a 4 coppie (100 Ohm) con separatore a croce, schermatura sul cordato con nastro di alluminio, doppia guaina di rivestimento: guaina interna in PVC non propagante la fiamma; guaina esterna in PE. Testato fino a 500 MHz. Idoneo per la realizzazione di canali trasmissivi in Classe E.

Caratteristiche generali

  • Applicazioni e performance Cavo adatto alla realizzazione di sistemi di cablaggio generici in accordo con le normative EN 50173, ISO/IEC 11801. Ideale per applicazioni per esterno in classe E fino a 1GbE su protocollo IEEE 802.3ab e PoE/PoE+/PoE++. Le caratteristiche elettriche eccedono i requisiti di CAT.6.

Prestazioni

  • Certificazioni Cavi di trasmissione dati di Categoria 6 secondo
    ISO/IEC 11801-1/2:2017
    IEC 61156-5 Ed.2.1
    EN 50173-1/2:2018
    ANSI/TIA-568.2-D
    Certificato secondo la CEI UNEL 36762 per la posa dei cavi di segnale in coesistenza con cavi di energia aventi marcatura 450/700V e 0,6/1kV utilizzati per sistemi a tensione nominale verso terra (UO) fino a 400V.

Caratteristiche Costruttive

  • Materiale/diametro conduttore Rame rosso/AWG 23/1 (0,55 mm)
  • Materiale/diametro isolamento Polietilene solido diam max 1,13 mm
  • Diametro esterno 7,85 mm
  • Materiale/colore guina int. PVC/ Bianco RAL 9018
  • Materiale/colore guina est. PE/Nero RAL 9005
  • Peso 61 Kg/Km

Caratteristiche Meccaniche

  • Uso Esterno
  • Raggio di curvatura Installazione 8 x diametro esterno
  • Raggio di curvatura Funzionamento 4 x diametro esterno
  • Tiro Max Cavo 110 N (11kg max.)
  • Temperatura Installazione Da 0°C a +50°C
  • Temperatura Funzionamento Da -10°C a +60°C

Comportamento al fuoco

  • Regolamento CPR EN 50575
  • Euroclasse Fca
  • Reazione al fuoco
    valida solo per la guaina PVC interna
    EN 60332-1-2
    CEI 20-35/1-2

Caratteristiche elettriche

  • Resistenza conduttori (in loop) 19 Ohm/100m
  • Resistenza di isolamento 5 GOhm x km
  • Capacità mutua 50 pF/m
  • Sbilancio capacitivo 1600 pF/km
  • Velocità nominale di propagazione NVP 68%
  • Max. ritardo di propagazione 570 ns/100m
  • Impedenza caratteristica 100 ± 15 Ohm
