Cavo R7AST4H23 S/FTP 4x2xAWG23/1 sch. su singola coppia, treccia sul cordato, guaina FR-LSZH, Euroclasse B2ca s1a, d1, a1

Codice : M05B2711
Aggiungi alla lista
Documentazione

Descrizione

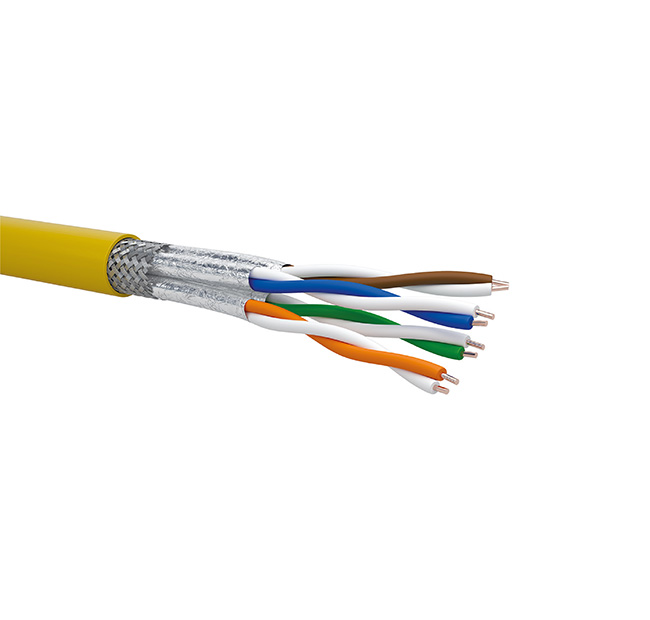

Cavo S/FTP di categoria 7A a 4 coppie (100 Ohm), schermato con nastro in alluminio sulle singole coppie più treccia in rame stagnato sul cordato, guaina FR-LSZH (Fire Retardant – Low Smoke Zero Halogen) non propagante la fiamma e l’incendio, testato fino a 1 GHz. Idoneo per la realizzazione di canali trasmissivi di Classe FA.

Caratteristiche generali

  • Applicazioni e performance Cavo adatto alla realizzazione di sistemi di cablaggio generici secondo le norme EN 50173, ISO/IEC 11801.
    Ideale per applicazioni per interno in classe D, E, EA, F e FA superiori a 10 GbE su protocollo IEEE 802.3an e PoE/PoE+/PoE++. Le caratteristiche elettriche eccedono i requisiti di Cat. 7A

Prestazioni

  • Certificazioni Cavi di trasmissione dati di Categoria 7A secondo ISO/IEC 11801
    IEC 61156-5:Ed.3
    EN 50173-1

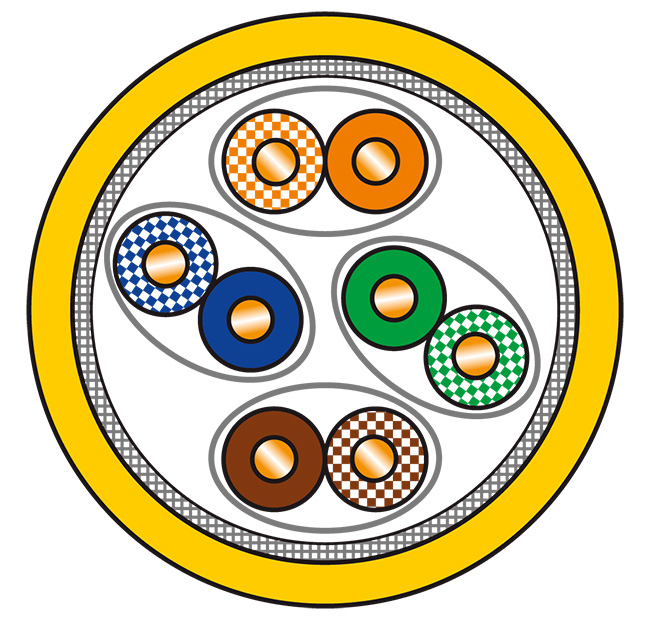

Caratteristiche Costruttive

  • Materiale/diametro conduttore Rame rosso/AWG 23/1 (0,58 mm)
  • Materiale/diametro isolamento Polietilene espanso diam. max. 1,35 ± 0,05 mm
  • Colore anime/cordatura 4 coppie: Bianco/Blu, Bianco/Arancio, Bianco/Verde, Bianco/Marrone
  • Diametro cavo 7,8 ± 0,5 mm
  • Schermo sulle coppie Nastro Al/Mylar
  • Schermo su cordato Treccia in rame stagnato, percentuale di schermatura >30%
  • Materiale/colore guina est. LSZH/Giallo RAL 1021
  • Peso cavo 63 kg/km

Caratteristiche Meccaniche

  • Uso Interno
  • Raggio di curvatura Installazione 8 x diametro esterno
  • Raggio di curvatura Funzionamento 4 x diametro esterno
  • Tiro Max Cavo 110N (11 kg max.)
  • Temperatura Installazione Da 0°C a +50°C
  • Temperatura Funzionamento Da -10°C a +60°C

Comportamento al fuoco

  • Regolamento CPR EN 50575
    Euroclasse B2ca s1a, d1, a1
  • Reazione al fuoco EN 50399
    IEC 60332-1-2; CEI 20-35/1-2
  • Emissione gas acidi IEC 60754-2
    CEI 20-37/2-2
    Densità fumi EN 61034-2
    CEI 20-37/3-1

Caratteristiche elettriche a 20°C

  • Resistenza conduttori (in loop) 18,6 Ohm/100m
  • Sbilancio resistivo max. 2%
  • Resistenza di isolamento min. 5 GOhm x km
  • Sbilancio capacitivo max. 3300 pF/km
  • Velocità nominale di propagazione NVP 74%
  • Ritardo di propagazione 570 ns/100m
  • Delay skew <25 ns/100m
  • Impedenza caratteristica 100 ± 5 Ohm
  • Rigidità dielettrica 1 kVDC per 1 min
