Cavo CPR 6727 F/UTP CAT.5E 4x2xAWG24/1 – schermato con nastro AL/PET- guaina PVC Euroclasse Eca

Codice : M0502077
Aggiungi alla lista
Documentazione

Descrizione

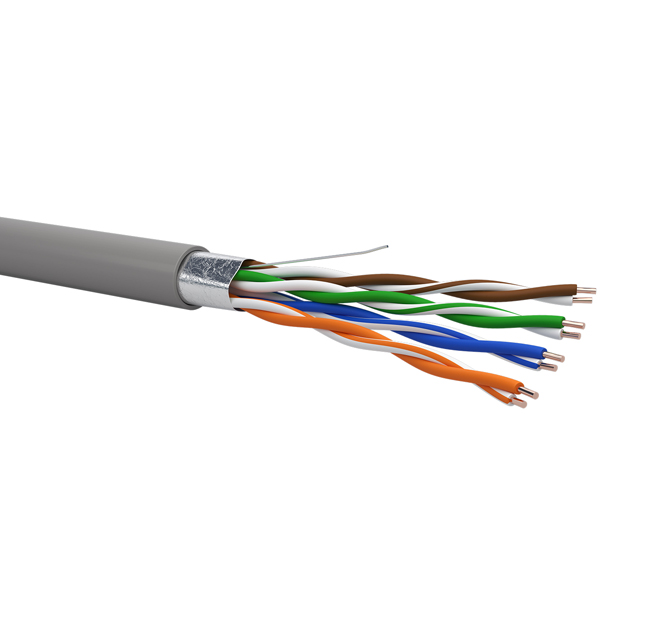

Cavo F/UTP di categoria 5E a 4 coppie (100 Ohm), schermato con nastro di alluminio, guaina in PVC non propagante la fiamma, testato fino a 200 MHz. Idoneo per la realizzazione di canali trasmissivi in Classe D.

Caratteristiche generali

  • Applicazioni e performance Cavo adatto alla realizzazione di sistemi di cablaggio generici in accordo con le normative EN 50173, ISO/IEC 11801. Ideale per applicazioni per interno in classe D fino a 1GbE su protocollo IEEE 802.3ab e PoE/PoE+/PoE++. Le caratteristiche elettriche eccedono i requisiti di CAT.5E

Prestazioni

  • Certificazioni Cavi di trasmissione dati di Categoria 5E secondo ISO/IEC 11801-1/2:2017
    IEC 61156-5:2012
    EN 50173-1/2:2018
    EN 50288-31:2013
    ANSI/TIA-568.2-D

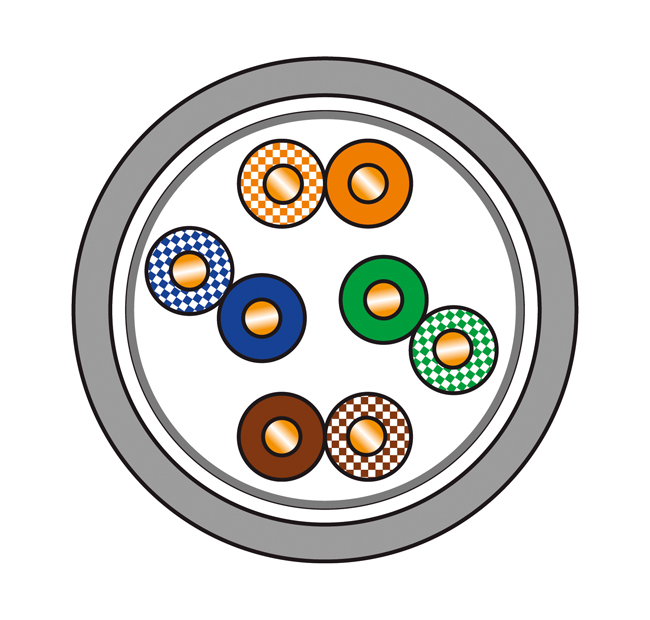

Caratteristiche Costruttive

  • Materiale/diametro conduttore Rame rosso/AWG 24/1 (0,51 mm)
  • Materiale/diametro isolamento Polietilene solido diam max 1,07 mm
  • Schermo su cordato Nastro AI/PET + Filo continuità CuSn
  • Diametro esterno 6,1 mm
  • Materiale/colore guina est. PVC / Grigio RAL 7032
  • Peso 42 Kg/Km

Caratteristiche Meccaniche

  • Uso Interno
  • Raggio di curvatura Installazione 8 x diametro esterno
  • Raggio di curvatura Funzionamento 4 x diametro esterno
  • Tiro Max Cavo 110 N (11kg max.)
  • Temperatura Installazione Da 0°C a +50°C
  • Temperatura Funzionamento Da -10°C a +60°C

Comportamento al fuoco

  • Regolamento CPR EN 50575
  • Reazione al fuoco EN 60332-1-2
    CEI 20-35/1-2

Caratteristiche elettriche

  • Resistenza conduttori (in loop) 16,8 Ohm/100m
  • Resistenza di isolamento 5 GOhm x km
  • Capacità mutua 49 pF/m
  • Sbilancio capacitivo 1000 pF/km
  • Velocità nominale di propagazione NVP 72%
  • Max. ritardo di propagazione 480 ns/100m
  • Impedenza caratteristica 100 ± 15 Ohm
