Cavo R6AUF4H23 U/FTP CAT.6A 4x2xAWG23/1 – schermato – guaina LSZH Euroclasse Eca
Codice : M0502823
Articolo aggiunto!
Sfoglia la lista
L'articolo selezionato è già presente nella tua lista!
Sfoglia la lista
Descrizione

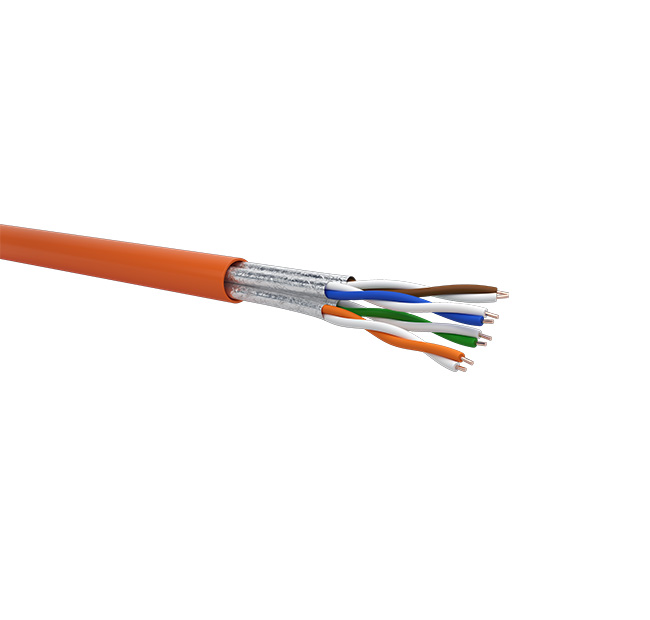

Cavo U/FTP di categoria 6A a 4 coppie (100 Ohm), con schermo in nastro di alluminio su ogni coppia, guaina LSZH (Low Smoke Zero Halogen) non propagante la fiamma, testato fino a 500 MHz. Idoneo per la realizzazione di canali trasmissivi in Classe EA.
Caratteristiche generali
- Applicazioni e performance Cavo adatto alla realizzazione di sistemi di cablaggio generici in accordo con le normative EN 50173, ISO/IEC 11801.
Ideale per applicazioni per interno in classe EAfino a 10 GbE su protocollo IEEE 802.3an e PoE/PoE+/PoE++. Le caratteristiche elettriche eccedono i requisiti di CAT.6A.
Prestazioni
- Certificazioni ed omologazioni Cavi di trasmissione dati di Categoria 6A secondo ISO/IEC 11801, IEC 61156-5 EN 50173-1; ANSI/TIA-568.2-D

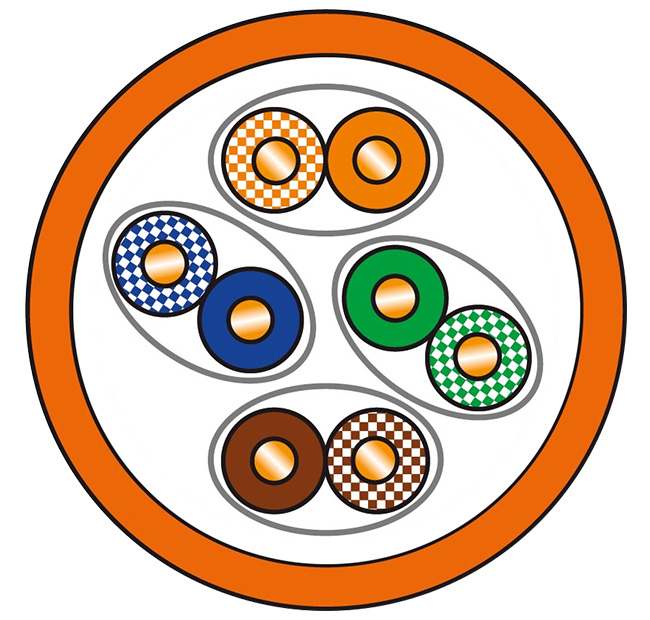

Caratteristiche Costruttive
- Materiale/diametro conduttore Rame rosso/AWG 23/1 (0,55 mm)
- Materiale/diametro isolamento Polietilene espanso diam max 1,34 mm
- Colore anime/cordatura 4 coppie: Bianco/Blu, Bianco/Arancio, Bianco/Verde, Bianco/Marrone
- Diametro cavo 7,2 ± 0,3 mm
- Schermo su 2 coppie Nastro AI/PET avvolto su ogni coppia
- Filo continuità In CuSn, diam. 0,40 mm
- Materiale/colore guaina est. LSZH/Arancio RAL 2003
- Esente piombo Sì
- Peso cavo 57 Kg/Km
Caratteristiche Meccaniche
- Uso Interno
- Raggio di curvatura Installazione 8 x diametro esterno
- Raggio di curvatura Funzionamento 4 x diametro esterno
- Tiro Max Cavo 100 N (10 kg max.)
- Temperatura Installazione Da 0°C a +50°C
- Temperatura Funzionamento Da -10°C a +60°C
Comportamento al fuoco
- Regolamento CPR EN 50575
- Reazione al fuoco IEC 60332-1-2; CEI 20-35/1-2
- Densità fumi IEC 61034-2; CEI 20-37/3-1
- Emissione gas acidi IEC 60754-2; CEI 20-37/2-2
Caratteristiche elettriche
- Resistenza conduttori (in loop) max. 19 Ohm/100m
- Sbilancio resistivo max. 4%
- Resistenza di isolamento min. 5 GOhm x Km
- Sbilancio capacitivo max. 3300 pF/km
- Velocità nominale di propagazione NVP 74%
- Max. ritardo di propagazione 570 ns/100m
- Delay skew max. 45 ns/100m
- Impedenza caratteristica 100 ± 15 Ohm
- Rigidità dielettrica 2.5 kV DC per 2 sec
