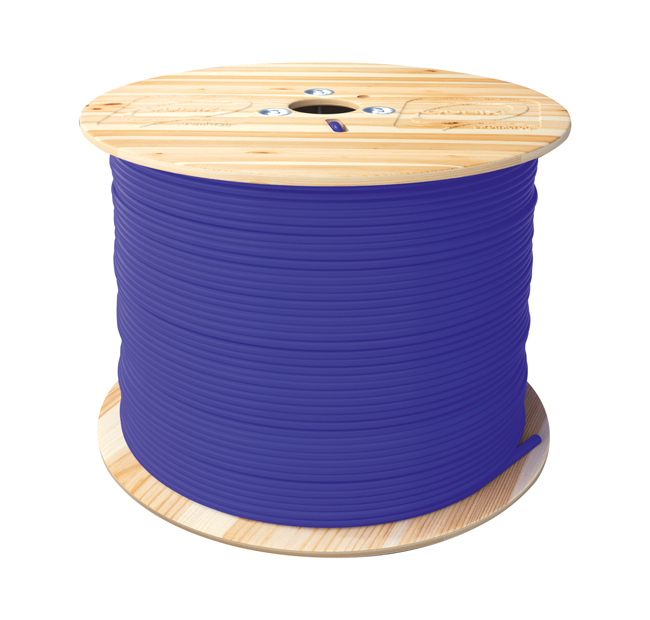

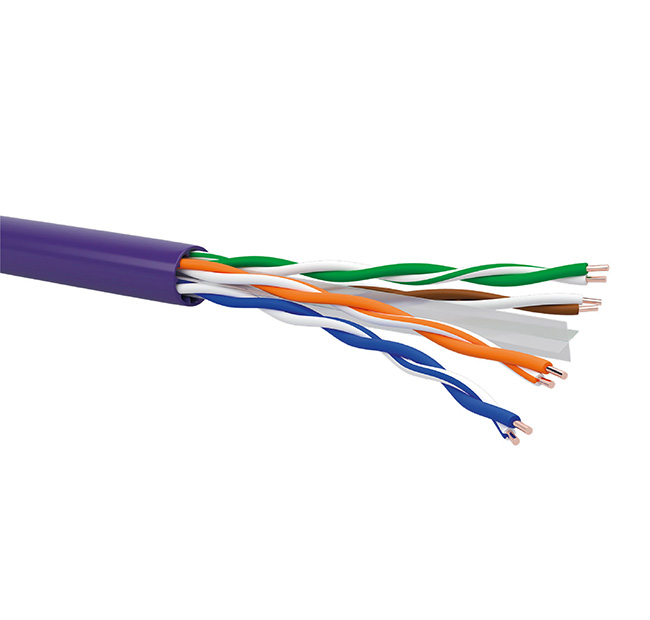

Cavo R6A+ UT4H23 U/UTP CAT. 6A 4x2xAWG23/1 – non schermato – LSZH B2ca s1a,d1,a1

Codice : M05B2834
Aggiungi alla lista
Documentazione

Descrizione

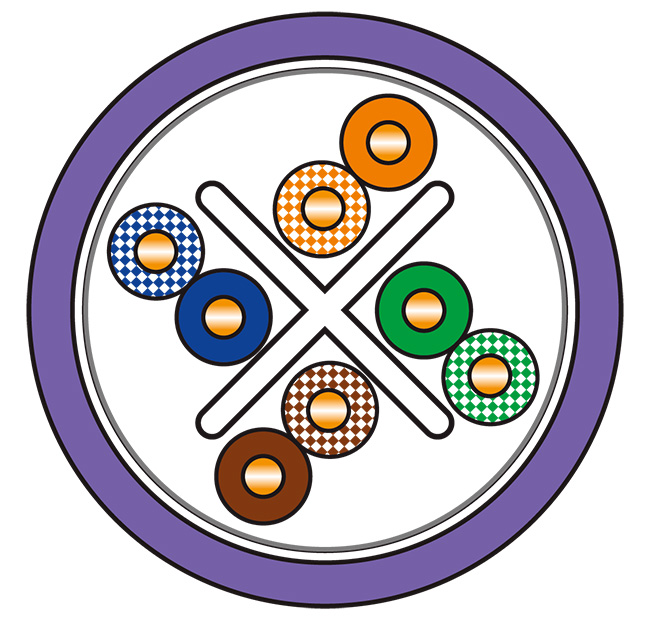

Cavo U/UTP di categoria 6A non schermato a 4 coppie (100 Ohm) con separatore a croce e nastro protettivo non conduttivo, guaina LSZH (Low Smoke Zero Halogen) non propagante la fiamma e l’incendio, testato fino a 500 MHz. Ideale per la realizzazione di cablaggi orizzontali di terza generazione di Classe EA.

Applicazioni e performance

  • Applicazioni e performance Cavo adatto alla realizzazione di sistemi di cablaggio generici in accordo con le normative EN 50173, ISO/IEC 11801. Ideale per applicazioni per interno in classe D, E ed EA fino a 10 GbE su protocollo IEEE 802.3an e PoE/PoE+/PoE++. Le caratteristiche elettriche eccedono i requisiti di Cat. 6A

Standard di riferimento

  • Certificazioni Approvazione Force Technology per cavi di trasmissione dati di Categoria 6A secondo ISO/IEC 11801-1/2:2017 (Ed. 1.0)
    IEC 61156-5:2020 Ed.3.0
    EN 50173-1/2:2018
    EN 50288-11-1: 2012
    ANSI/TIA-568.2-D (include i parametri di alien crosstalk PS ANEXT e PS AACR-F)

Caratteristiche Costruttive

  • Materiale/diametro conduttore Rame rosso/AWG 23/1 (0,55 mm)
  • Materiale/diametro isolamento Polietilene solido diam. max 1,1 mm
  • Diametro cavo 7,4 ± 0,3 mm
  • Barriera protettiva Nastro non conduttivo + foglio PET
  • Materiale/colore guina LSZH/Viola RAL 4005
  • Esente piombo Sì
  • Peso 55 kg/km

Caratteristiche meccaniche e ambientali

  • Uso Interno
  • Raggio di curvatura installazione 8 x diametro esterno
  • Raggio di curvatura funzionamento 4 x diametro esterno
  • Tiro massimo cavo 110 N (11 kg max.)
  • Temperatura di installazione Da 0°C a +50°C
  • Temperatura di funzionamento Da -10°C a +60°C

Comportamento al fuoco

  • Regolamento CPR EN 50575
  • Reazione al fuoco EN 50399
    EN 60332-1-2
    CEI 20-35/1-2
  • Emissione gas acidi EN 60754-2
    CEI 20-37/2-2
  • Densità fumi EN 61034-2
    CEI 20-37/3-1

Caratteristiche elettriche a 20°C

  • Resistenza conduttori (in loop) 18,5 ohm/100m
  • Resistenza di isolamento 5 Gohm x km
  • Capacità mutua 56 pF/m
  • Sbilancio capacitivo 3300 pF/km
  • Velocità nominale di propagazione NVP 72%
  • Max. ritardo di propagazione 570 ns/100m
  • Impedenza caratteristica 100 ± 15 ohm
