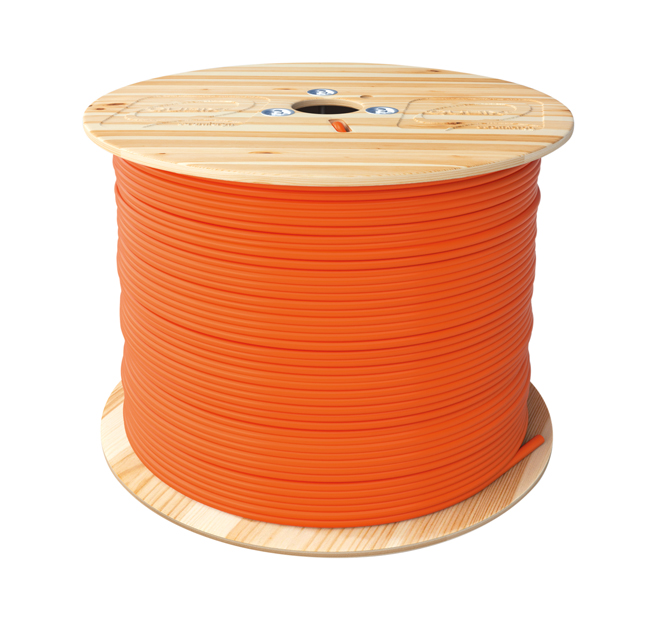

Cavo R6AUF4H23 U/FTP CAT 6A 4x2xAWG23/1 – schermato – guaina LSZH Euroclasse Cca s1a,d1,a1

Codice : M05C2823
Aggiungi alla lista
Documentazione

Descrizione

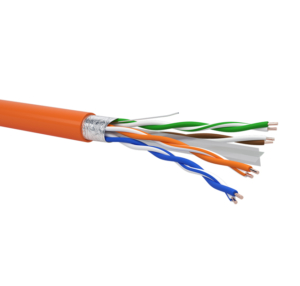

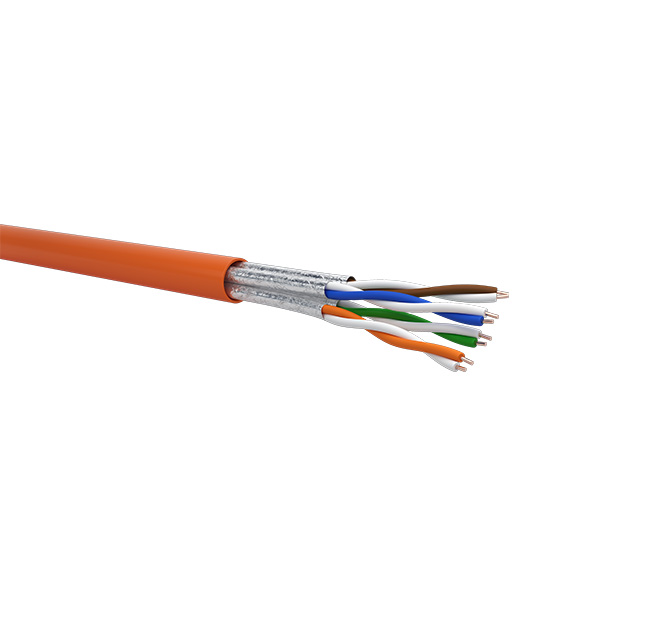

Cavo U/FTP di categoria 6A a 4 coppie (100 Ohm), con schermo in nastro di alluminio su gruppi di 2 coppie, guaina FR-LSZH (Fire Retardant – Low Smoke Zero Halogen) non propagante la fiamma e l’incendio, testato fino a 500 MHz. Idoneo per la realizzazione di canali trasmissivi in Classe EA.

Caratteristiche generali

  • Applicazioni e performance Cavo adatto alla realizzazione di sistemi di cablaggio generici in accordo con le normative EN 50173, ISO/IEC 11801. Ideale per applicazioni per interno in classe D, E ed EA fino a 10 GbE su protocollo IEEE802.3an e PoE/PoE+/PoE++. Le caratteristiche elettriche eccedono i requisiti di CAT. 6A

Prestazioni

  • Certificazioni Approvazione Force Technology per cavi di trasmissione dati di Categoria 6A secondo ISO/IEC 11801-1/2:2017 (Ed. 1.0)
    IEC 61156-5:2012 Ed.2.1
    EN 50173-1/2:2018
    EN 50288-10-1: 2012
    ANSI/TIA-568.2-D

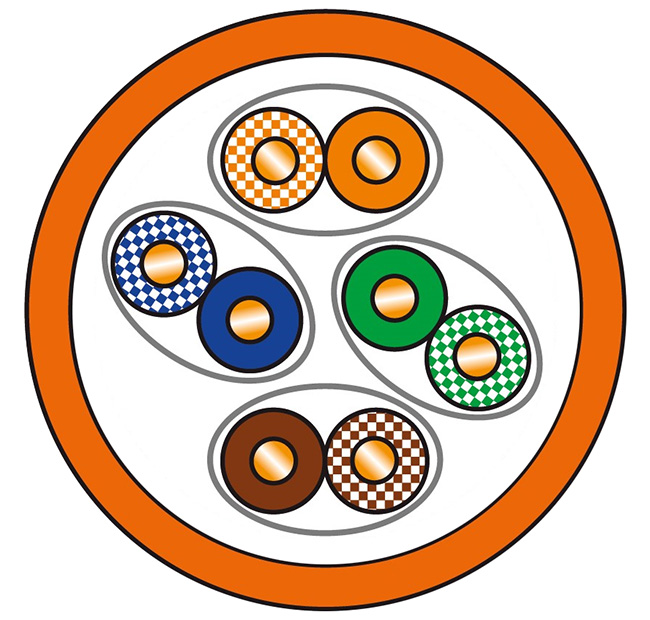

Caratteristiche Costruttive

  • Materiale/diametro conduttore Rame rosso/AWG 23/1 (0,56 mm)
  • Materiale/diametro isolamento Polietilene espanso diam max 1,30 mm
  • Schermo su cordato Nastro Al/PET + Filo continuità CuSn
  • Schermo sulle coppie Nastro AI/PET avvolto a S su ogni due coppie + Filo continuità CuSn
  • Diametro esterno 6,75 mm
  • Materiale/colore guina est. LSZH/Arancio RAL 2003
  • Peso 60 Kg/Km

Caratteristiche Meccaniche

  • Uso Interno
  • Raggio di curvatura Installazione 8 x diametro esterno
  • Raggio di curvatura Funzionamento 4 x diametro esterno
  • Tiro Max Cavo 110 N (11kg max.)
  • Temperatura Installazione Da 0°C a +50°C
  • Temperatura Funzionamento Da -10°C a +60°C

Comportamento al fuoco

  • Regolamento CPR EN 50399
  • Reazione al fuoco EN 60332-1-2
    CEI 20-35/1-2
  • Densità fumi EN 61034-2
    CEI 20-37/3-1
  • Emissione gas Acidi EN 60754-2
    CEI 20-37/2-2

Caratteristiche elettriche

  • Resistenza conduttori (in loop) 19 Ohm/100m
  • Resistenza di isolamento 5 GOhm x km
  • Sbilancio capacitivo 1600 pF/km
  • Velocità nominale di propagazione NVP 78%
  • Max. ritardo di propagazione 534 ns/100m
  • Impedenza caratteristica 100 ± 15 Ohm
